瑪瑙的染色處理

　　瑪瑙的染色在國標中被稱為優化方法。可直接稱其名稱在鑒定證書中不附說明?，旇У娜旧菍⑸辖氍旇炔康目紫叮宫旇дw著色。

　　(1)用于染色的瑪瑙必須符合以下要求

　　1.結構 要求瑪瑙的結構密度小，有微孔隙的這類品種易著色，而密度大的色料不易浸入，很難加上顏色。高博禹等對其結構進行電子顯微鏡研究提出“三上色，五不上色”。三上色是具有人字形肋骨狀長纖維狀的瑪瑙能上顏色，且效果很好。具波浪狀長纖維結構的瑪瑙能上顏色。多世代細長纖維結構的瑪瑙能上顏色。五不上色是不定向短纖維粒狀結構、似花斑狀球粒結構、石英的他形不等粒結構的瑪瑙不能上色。瑪瑙中心的砂心石英顆粒不能上色?，旇е惺⒕Я＃Y晶粗大，顆粒邊緣界線清楚，粒間緊密，沒有微孔，不能形成通道的不能上色。

　　2.顏色 為了使瑪瑙染成人們需要的顏色，瑪瑙的原料要求必須是淺色或白色的品種，且要清洗干凈，若染成黑色的則瑪瑙原料的顏色可深一點。

　　3.熱歷史 待加色的瑪瑙必須是沒有經過焙燒的瑪瑙，經過焙燒的瑪瑙很難上色。

　　(2)對色料的要求

　　不管是采用有機染料還是無機顏料，使瑪瑙加色，都要求這些色料具有下列性質：

　　1.易溶于水或其他試劑中;

　　2.能與一些化學試劑作用生成不溶于水和醇的沉淀物，且沉淀物顯色;

　　3.生成的顯色物穩定性好，應不受日光、空氣、水和氧化劑、還原劑作用分解破壞。

　　(3)染色方法

　　瑪瑙的染色法歸納起來有以下三種：

　　1.將染色劑直接浸入瑪瑙，然后進行加熱分解，氧化或還原，生成呈色的氧化物。如要將瑪瑙染成蘋果綠色可用硝酸鎳溶液浸泡瑪瑙，然后加熱，生成的氧化鎳呈綠色。

　　2.將兩種可以起化學反應生成著色劑的化學試劑，先后分兩次浸入瑪瑙，生成的著色劑經熱處理可以分解成呈色氧化物或簡單化合物。例如，染藍綠色的方法，重鉻酸鉀與碳酸銨反應生成的重鉻酸銨加熱分解生成的三氧化二鉻呈色。

　　3.先將一種著色劑浸入瑪瑙內部，然后再用一種固色劑浸泡，讓著色劑與固色劑反應產生一種難溶呈色化合物，而使瑪瑙著色。這種方法不需要高溫加熱，生成的沉淀要求穩定性好。

　　(4)染色瑪瑙的鑒別特征

　　染色瑪瑙的顏色不是瑪瑙本身固有的，是人工的方法加入，且只是沉積在瑪瑙孔隙內的顏色，一般可以從以下兩個方面進行鑒別：

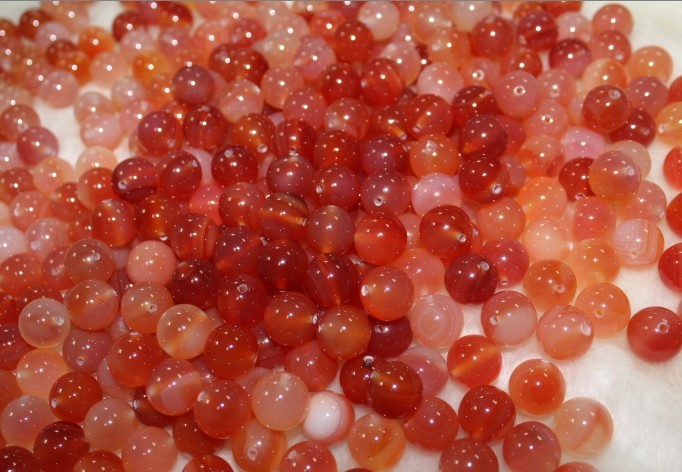

　　1.染色瑪瑙與天然瑪瑙的顏色色調不同，以前用有機染料染的瑪瑙顏色與天然品差距大。有機染料顏色艷麗，而易退色，明顯地呈現出“假色”。目前采用的無機顏料顏色更接近天然品，但只要認真觀察也能找到區別。從常見的三種顏色觀察區別如下：天然的紅色瑪瑙為正紅色，“燒紅”的也一樣，顏色純正，而人工染色的紅色瑪瑙則是人工加入鐵離子化合物而呈的紅色，這種紅色常常有黃色調。藍色瑪瑙，天然產出品極少，多為一種寶石藍的藍色，并且常有不同程度的纏絲現象。而人工染色的藍瑪瑙由于加入了鈷鹽為紫羅蘭色，即藍中帶有紫色調的顏色，極少數情況下出現有寶石藍色的染色品，這需要通過進一步放大觀察等測試手段來確定。綠色瑪瑙的染色品與天然品顏色十分接近。但仔細觀察天然品為蔥心綠色，顏色柔和，而染綠色瑪瑙為翠綠色，顏色也較艷麗。

　　2.由于染色瑪瑙都是經色料浸泡、干燥而呈的顏色，色料沉積在瑪瑙的孔隙中，在放大的條件下可以在裂紋和孔隙內找到不均勻的色點。一般用十倍放大鏡即可鑒別，精細的染色品要在寶石顯微鏡下觀察。由于瑪瑙的價值有限，一般不采用大型儀器測試。

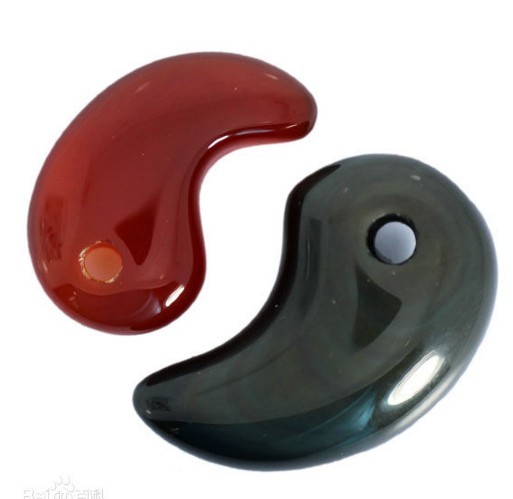

　　總之，瑪瑙染色工藝是將著色劑配成液體，浸滲到無色瑪瑙中，經熱處理制的。用鉻染色劑處理可染成綠色瑪瑙，用鈷染色劑處理可染成燒藍瑪瑙，天然紅瑪瑙經過“燒紅”熱處理改色，可使淺紅瑪瑙變為鮮紅。無色瑪瑙可以染成綠色、藍色、紅是餓及黑色等。綠是鉻離子染成的藍色鈷離子染成的。染色瑪瑙不僅顏色鮮艷，而且使原瑪瑙中的色帶、色環之間的界線變得十分模糊，顏色變地均一。
